光學濾光片的工作原理

2012-04-24 admin1

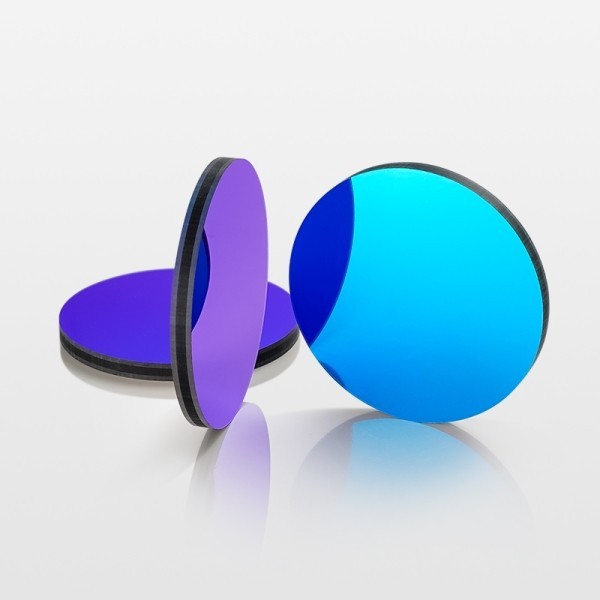

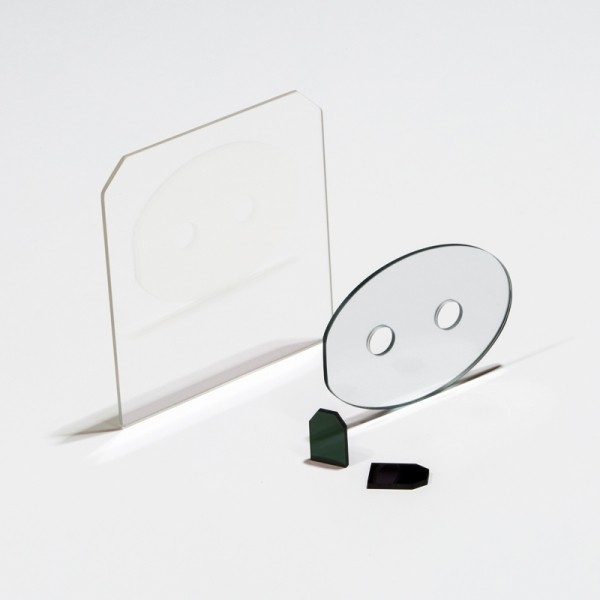

濾光片原理

濾光片是塑料或玻璃片再加入特種染料做成的。例如,紅色濾光片只能讓紅光通過,其他顏色的光則被阻擋。原本,玻璃片的折射率與空氣相近,因此所有色光都可以通過,使其呈現出透明狀態。但經過特種染料的染色后,其分子結構發生變化,導致折射率也隨之改變,進而影響到對某些色光的通過率。舉例來說,當一束白光通過藍色濾光片時,主要射出的是藍光,而綠光、紅光等則被大部分吸收。因此,濾光片的主要作用是濾去某一波長范圍內的光,起到單色器的作用,盡管它無法完全得到單色光。


光學濾光片的工作原理


濾光片的作用

濾光片在多個領域中具有重要的作用,尤其是在攝影界。我們常常可以看到一些攝影大師拍攝的風景畫,主景總是那么突出。這背后,濾光片功不可沒。以拍攝黃花為例,若想在藍天和綠葉的背景下突出黃花,僅憑普通拍攝手法難以達到理想效果。然而,若在鏡頭前放置一個黃色濾光片,便能阻擋部分綠葉發出的綠光和藍天發出的藍光,而讓黃花發出的黃光大量通過,從而使黃花在畫面中更加鮮明突出。


主濾光片的功用

主濾光片主要有兩大功用:

1.濾除紅外線

彩色CCD能夠感應紅外線,這會導致D.S.P無法正確計算出顏色。因此,需要在CCD前加裝濾光片,將光線中的紅外線部分隔開。這一功能主要針對彩色CCD,黑白CCD則無需使用。

2.修整進光

由于CCD由一顆顆的感光體構成,理想的進光方式是直射。然而,為了避免鄰近感光體之間的干擾,需要對光線進行修整。因此,濾光片并非采用玻璃制作,而是使用石英片。利用石英的物理偏光特性,能夠保留直射光線,反射掉斜射光線,從而避免對旁邊的感光點造成干擾。


濾光片原理

濾除紅外線的實現方式

濾除紅外線主要有兩種實現方式:

一種是使用鍍膜,包括真空鍍膜和化學鍍膜?;瘜W鍍膜是將石英片浸入溶劑中進行電鍍,雖然成本低但鍍膜厚度不均勻且容易脫落。而真空鍍膜則采用真空蒸鍍法,鍍膜均勻且不易脫落,但成本相對較高。這種方式被稱為IR Coating,主要目的是濾除紅外線。同時,為了增加透光率,還會在濾光片上加上AR-Coating。這是因為光線在透過不同介質時(如從空氣進入石英片)會產生部分折射和反射,通過AR-Coating,濾光片可達到98-99%的穿透率,遠高于未加AR-Coating時的90-95%穿透率,這對CCD的感光度具有顯著影響。


另一種是使用藍玻璃。藍玻璃通過吸收的方式過濾紅外線,而IR-Coating則是通過反射的方式濾掉紅外線。然而,反射光可能造成干擾。如果只考慮濾除紅外線,藍玻璃是一個更好的選擇。但需要注意的是,玻璃無法修整光線。因此,在實際應用中,通常會采用一片藍玻璃加一片石英片的“兩片式”濾光片結構。其中,藍玻璃負責濾除紅外線,而石英片則負責修整光線。在這種情況下,石英片上只需進行AR-Coating即可。


修整光線的實現

上文提到,利用石英的物理偏光特性,可以保留直射光線并反射掉斜射光線。然而,這種修整方式只能針對一個方向進行。通常,攝像機主要考慮到水平分辨率,因此只對光線進行水平修整。在貼濾光片時,需要注意方向,避免貼反。如果需要同時對垂直光線進行修整,可以簡單地將兩片濾光片疊加,并將其中一片旋轉90度。這樣,就形成了另一種“兩片式”濾光片,一片用于水平修整,一片用于垂直修整。其中一片還可以進行IR-Coating以濾除紅外線。


標簽: 濾光片原理
