解析帶通濾光片半峰全寬、通帶、帶寬的關系

2024-04-19 林樹鑫

我們經常在帶通濾光片聽說關于一些帶通濾光片的參數,今天激埃特小編就為大家說說關于帶通濾光片常見的幾個參數指標!


解析帶通濾光片半峰全寬、通帶、帶寬的關系


先來說說,帶寬,也叫半峰全寬,英文全稱full width at half maxima,簡稱半寬度,半峰寬(也有人喜歡叫半帶寬,但是準確來說一般不這樣叫),半峰寬度,它表示峰值透過率一半位置光譜所在波段之間的差值??磮D中,λL與λR之間的距離就是。帶寬一般也可以分辯出寬帶與窄帶,窄帶帶寬一般較低,在30nm左右或以下,且窄帶的通帶相對較窄,一般為中心波長值的5%以下。

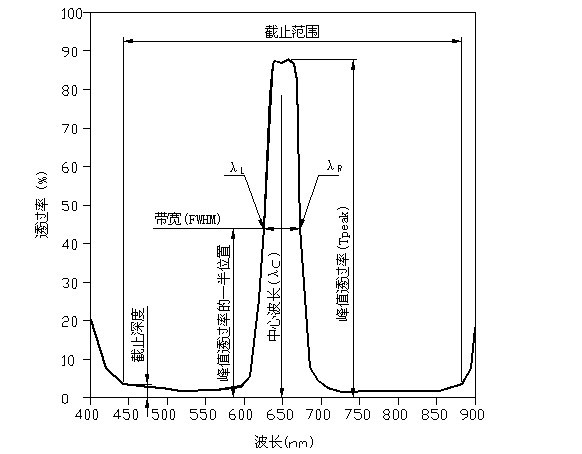

 窄帶帶通濾光片光譜圖

通帶,光譜曲線中,我們把光線實際通過的區域叫做通帶。

峰值透過率,指帶通通帶最高透過率的數值。峰值透過率的高低根據實際使用場合改變,具體得看噪聲抑制與信號大小的要求,信號大小更關注,對信號強度的要求提高,就需要配置更高的峰值透過率;如果更加注重對噪聲抑制,希望得到更好的信噪比,則可以降低峰值透過率的要求,提高對截止深度的要求。



中心波長(CWL),它是指峰值透射率一半的波長之間的中點,也被稱為半峰全寬(FWHM)的中點,有時也會用于表示帶通濾光片的峰值透射率或陷波濾光片的峰值反射率。通常用來描述一束光的中心頻率或波長。我們常說的型號BP-680nm帶通,其中680nm就是參考的中心波長。



透過率(T),透過率一般表示光進入濾光片后出現的損耗,為鏡片射出光與射入光的比值,當透過率到10%或以下就表現為截止,我們常用OD值表示,OD=-log(T),根據OD1~OD6,截止帶透過率從0.1~0.000001。



OD編號 截止帶透過率

OD1=0.1 即10%

OD2=0.01 即1%

OD3=0.001 即0.1%

OD4=0.0001 即0.01%

OD5=0.00001 即0.001%

OD6=0.000001 即0.0001%



截止波段,一般表示濾光片截止光波段的范圍,指除了通帶以外,要求截止的波長范圍。對于窄帶濾光片而言,只需要指明最短波長與最長波長,就可以知道該濾光片的截止范圍。


標簽: 半峰全寬 通帶
