紅外濾光片是一種只針對透過紅外光的光學器件，可有效阻擋可見光與紫外光，它的原理是利用材料對特定波長光線選擇性吸收和透過的特性，達到對紅外光波具有高透射性，而對其他波長，尤其是可見光波長的光具有高反射性或吸收性。

紅外濾光片根據其應用其制作材料有所不同，近紅外濾光片一般材料包括光學玻璃涂層、彩色玻璃和塑料等。中遠紅外濾光片則由硅、ZnSe、藍寶石、CaF2等制成。

紅外濾光片根據光譜波段特性，一般分為長波紅外濾光片和帶通紅外濾光片兩個種類，長波紅外濾光片可針對特定紅外波長以上大范圍長波紅外光透過，帶通紅外濾光片則是針對紅外某個固定波段范圍內的紅外光通過，兩者在應用上存在很大的差別，帶通紅外可用于激光防護、激光提純等重要針對固定波段透過，而長波紅外濾光片的應用則更加廣泛。

長波紅外濾光片

第一類，由彩色玻璃制成，外觀黑色，主要吸收可見光并允許紅外光通過。

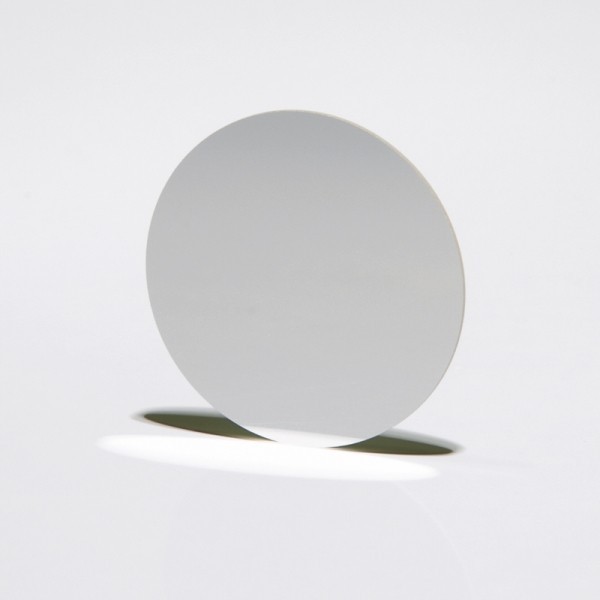

第二類，由光學白玻璃進行真空鍍膜制成，也叫光學冷鏡，可有效反射可見光并通過紅外光，其外表似一面銀色鏡子。如果是中紅外或遠紅外濾光片，其制作應涂覆在硅、藍寶石和石英玻璃上。

第三類，由特殊塑料如PC或PMMA制成的紅外塑料濾波片，外觀為黑色。

帶通紅外濾光片

近紅外帶通濾光片，由光學白玻璃進行真空涂層鍍膜。

中遠紅外濾光片，藍寶石進行真空涂層鍍膜制作。

其中近紅外帶通濾光片主要應用在紅外LED和紅外激光器，覆蓋的波長范圍一般為808nm、850nm、905nm、940nm、1064nm和780nm。其中常見近紅外濾光片波段為850nm、808nm和940nm。

應用領域

紅外濾光片主要應用于安防監控、紅外氣體分析儀、夜視產品、紅外探測器、紅外感應和紅外通訊產品等領域。如監控?cái)z像機、遙控器、紅外幕墻產品、紅外感應馬桶/水龍頭/洗手液裝置、紅外溫度計、紅外打印機、交互式電子白板、紅外觸摸屏、指紋識別機、人臉識別系統等。

相關名詞解釋

關于紅外濾光片還有一個跟它相關的詞，便是紅外截止濾光片，屬于短波濾光片的一種，它的定義主要是截止紅外光，允許透過可見光，其應用在監控上較為常見，由全光譜濾光片與紅外截止濾光片組合成IR CUT紅外截止濾光片切換器（用與攝像頭鏡頭組的雙濾鏡系統），白天光線過強時紅外截止濾光片工作，濾除紅外光，確保圖像色彩真實。夜幕時或光線不足時切換為全光譜濾光片確保低光度下獲得更好的成像效果。
