二向色鏡
二向色鏡（Dichroic Mirrors ）又稱雙色鏡，常用于激光技術中。
產品介紹：
指45度入射或大角度入射時，把光源分離出特定的光譜改變部分光譜光路方向，常用于酶標儀器、熒光顯微鏡系統、投影光引擎系統、激光燈、光學儀器分束、視頻眼鏡等傳感器系統。是光學設計者狂熱追求的光學元件。能有效縮小器件的結構實現多功能的光路。
特點：

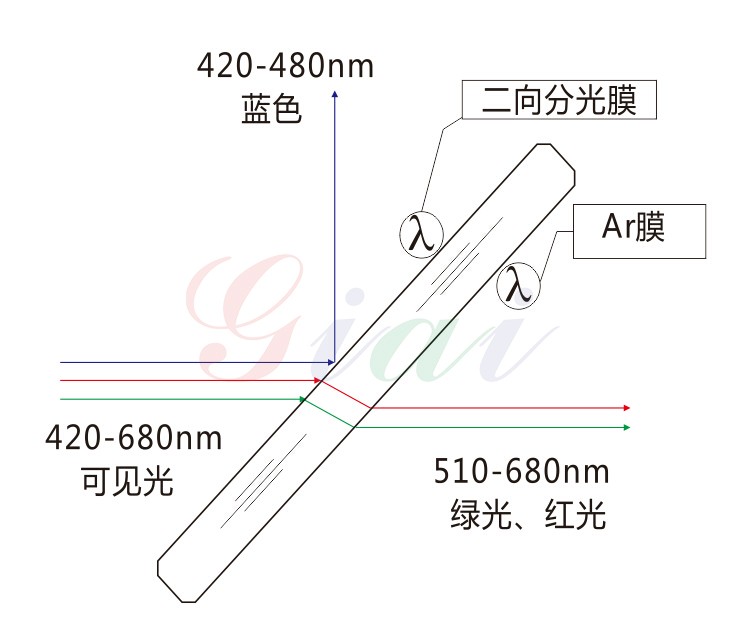

其特點是對一定波長的光幾乎完全透過，而對另一些波長的光幾乎完全反射。激埃特二向分色鏡具有高穿透率，波長定位準確，光能量損耗小等優點。
參數：
二向分色鏡 | |
工藝方式 | IAD多層介質硬膜 |
S1面 | AR膜420-680nm@R<1% |
S2面 | 二向分光膜 |
工作波段透射平均值 | T＞95% |
工作波段反射平均值 | R＞95% |
尺寸范圍 | 2*2mm-146*146mm，Φ3mm-Φ110mm |
產品厚度 | 0.3-5.0mm |
通光孔徑 | 鍍膜覆蓋面大于95%有效面積 |
表面光潔度 | 國標三級，美軍標40-20（劃傷/麻點） |
環境測試 | MIL-STD-810F |

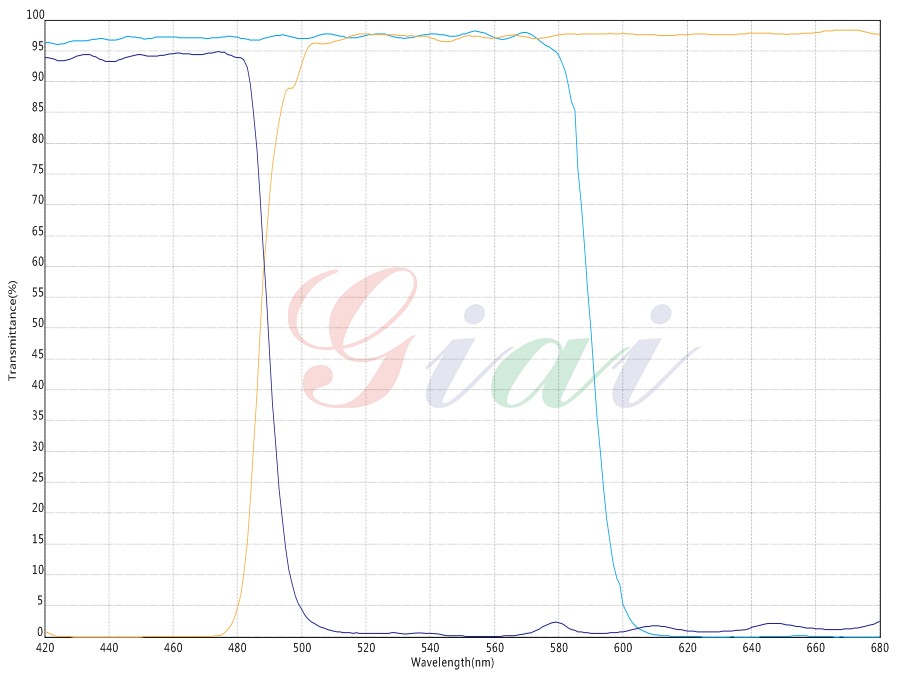

二向色鏡曲線
窄帶濾光片常規應用：
型號 | 應用 | 中心波長 | 投射波長 | 反射波長 | AR膜波長 |
Giai-DMSP-594 | 微型投影 | 594nm | 430-588nm | 600-650nm | 420-680nm |
Giai-DMSP-486 | 微型投影 | 486nm | 430-470nm | 494-650nm | 420-680nm |
Giai-DMLP-675 | 熒光顯微鏡 | 675nm | 690-800nm | 610-650nm | 420-800nm |
Giai-DMLP-495 | 熒光顯微鏡 | 495nm | 510-680nm | 450-480nm | 420-680nm |
Giai-DMSP-560 | 熒光顯微鏡 | 560nm | 530-550nm | 570-590nm | 420-680nm |
Giai-DMSP-583 | 舞臺燈光 | 583nm | 420-560nm | 600-650nm | 420-680nm |
Giai-DMLP-486 | 舞臺燈光 | 486nm | 490-650nm | 430-470nm | 420-680nm |
