彩色濾光片用途及制作

2014-10-23 admin1

 彩色濾光片基本結構是由玻璃基板,黑色矩陣(BlackMatrix),彩色層,保護層,ITO導電膜組成。一般穿透式TFT用彩色光片結構如下圖。通俗地說就是將顏料光阻涂在玻璃基板上。

彩色濾光片用途及制作

彩色濾光片大約占LCD-TV的18%,并且與LCD-TV尺寸大小關系不大。彩色濾光片是決定LCD顯示器顏色表現的決定性組件,同時也影響顯示器的對比度、亮度、視角。


  彩色濾光片(Colorfilter)為液晶平面顯示器(LiquidCrystalDisplay)彩色化之關鍵零組件。液晶平面顯示器為非主動發光之組件,其色彩之顯示必需透過內部的背光模塊(穿透型LCD)或外部的環境入射光(反射型或半穿透型LCD)提供光源,再搭配驅動IC(DriveIC)與液晶控制形成灰階顯示,而后透過彩色濾光片的R,G,B彩色層提供色相(Chromacity),形成彩色顯示畫面。


  彩色濾光片在LCD-TV所使用中有特殊之處,第一是尺寸要大很多,第二是性能要求很高,LCD-TV對彩色濾光片的要求有五點,首先是響應時間,幀速度L/C小于1。其次是盡量寬的視角。再次是亮度不低于400cd/平方米。再次是色彩再現比率達到NTSC的70%以上。最后是色溫大于9000K。


綜合起來,LCD-TV用彩色濾光片的制作難度遠高于電腦監視器用的彩色濾光片。同時還有其它技術難題:
  一是濾光片尺寸加大后,顏料光阻的涂布方式都必須是spin-less。不是所有的顏料光阻都適合采用這種方法,因此必須調整顏料光阻來適應。
  二是微影方式的改變,在4代線之前(含4代線),為提高彩色濾光片產量,曝光方式多采1:1的“接近”方式曝光,但是當基板尺寸變大為1100* 1250時,若要維持“接近”的方式光罩制作費用不但昂貴,而且在傳送與清潔上也變的非常困難,因此目前都以“多階”,“多次”的方式為主。基臺設計若選取700*800mm的光罩板尺寸最大可對應到32吋,若選取800*920mm的光罩,則最大面板可對應至42吋。不過制作時間增加了。再有就是合格率的檢查,彩色濾光片的生產制造中,有許多流程質量的判定需仰賴檢查人員的目視判定,但是當基板尺寸變大后,已無法再以徒手捉取方式來檢查彩色濾光片,必須仰賴自動或者半自動的機具加以輔助,如何設計機具高度、視角的調整、燈具與光源的選取,都將會變成關鍵的課題。

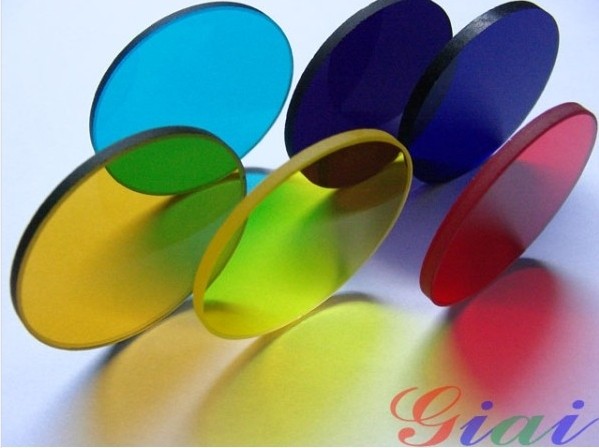

  彩色濾光片制作難度非常高,需要高深的光學知識和化工知識,同時彩色濾光片的廠家必須與顏料光阻生產廠家緊密合作配合。深圳市激埃特光電有限公司供應彩色濾光片:紅、黃、藍、綠等各種顏色;:彩色濾光片Color filter又名濾色片是一種表現顏色的光學濾光片,它可以精確選擇欲通過的小范圍波段光波,而反射掉其他不希望通過的波段。彩色濾光片通常安裝在光源的前方, 使人眼可以接收到飽和的某個顏色光線。有紅外濾光片,綠色,藍色等。與UV濾光片,VD濾光片相比,凡是帶色的濾光片之總稱。如反差濾光片、分色用濾光片、LB濾光片等。

標簽: 彩色濾光片
